工业配电箱壳体源头厂怎么选？监控箱与动力箱外壳打样批量指南

找工业配电箱壳体源头厂，重点不是“有没有激光机”，而是能否把图纸、样件和批量做成同一套受控标准。监控箱与动力箱在尺寸、载荷、开孔、散热和维护上差异明显，应先完成CAD评审和样件确认，再按封样、首件与检验计划转入批量。

30秒答案：什么样的厂家适合打样和批量加工？

• 能评审二维/三维图纸，并输出可制造的钣金展开与问题清单。
• 能覆盖下料、折弯、压铆、焊接、打磨、喷涂、装配和检验。
• 样件有明确验证范围，修改后能冻结图纸、物料和工艺版本。
• 批量有首件、过程巡检、成品检验和包装追溯，不以样品代替标准。

监控箱与动力箱外壳有什么加工差异？

项目	监控箱外壳	动力箱外壳
典型关注	观察窗、接口、通信设备、壁挂与防水	安装板载荷、进出线、散热、门板和接地
结构风险	小尺寸多开孔削弱局部刚度	柜体大、门板重、内部载荷集中
工艺重点	孔位精度、密封、窗口装配	加强、焊接变形、安装板与底座
验证重点	设备适配、进线、密封和维护	承载、接地、温升边界和操作耐久

名称不能代替规格。同一个“监控箱”可能安装摄像设备、网络交换机或环境采集模块；“动力箱”也可能有不同回路、重量和散热条件。询价时必须提供真实布局与安装环境。

如何判断是不是具备交付能力的源头厂？

1. 看工程评审，不只看设备照片

设备决定加工范围，工程能力决定能否稳定落地。厂家应能指出折弯干涉、刀具可达性、压铆距离、涂层遮蔽、密封压缩和检验基准等问题。

2. 看工序边界是否透明

需要确认哪些工序自制、哪些外协，以及外协喷涂、五金和特殊检测如何验收。源头加工不等于所有工序必须在同一车间，但责任、版本和质量记录应清楚。

3. 看样品如何转成批量标准

可靠流程会形成受控图纸、BOM、颜色与表面样板、关键尺寸、检验记录和包装方法。仅凭一台“看起来可以”的样品，无法保证后续每批一致。

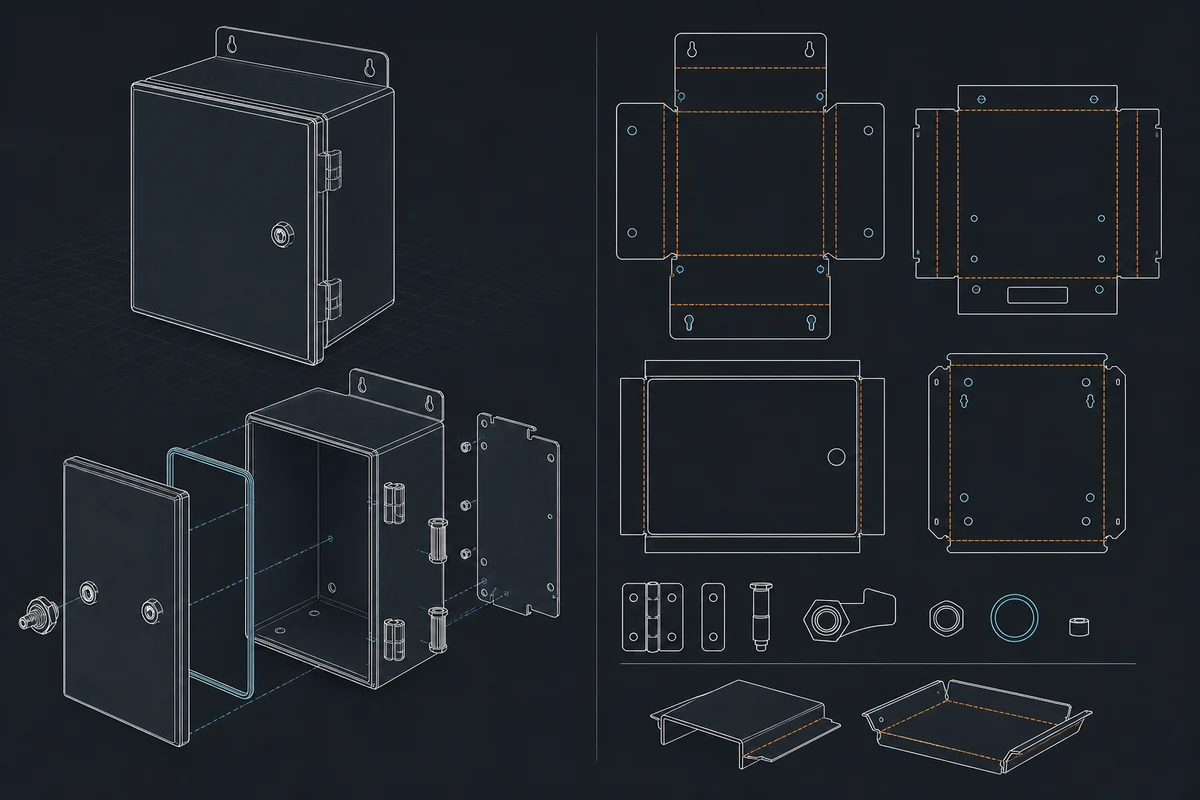

CAD图纸评审要确认哪些内容？

1. 图号、版本、单位、投影方式和二维/三维优先级。
2. 材料牌号、名义板厚、纹理方向及可替代条件。
3. 外形、安装孔、门缝、开孔和配合尺寸的公差。
4. 折弯半径、展开补偿、焊接与打磨可见面。
5. 铰链、锁、密封条、压铆件、接地和安装板位置。
6. 喷涂颜色、膜厚、遮蔽区、外观等级和标识方式。

ISO 2768-1涉及未单独标注线性和角度尺寸的一般公差。项目不能只写“按一般公差”，还应明确采用的标准版本、等级，并为密封、装配和安装关键尺寸单独标注公差。

从一台样品到批量加工的6个阶段

1. 需求冻结：确认用途、环境、防护、数量、交期和验收范围。
2. DFM评审：处理结构干涉、公差、折弯、焊接、涂层和装配问题。
3. 样件制造：按约定工艺制作，记录与计划批量路线的差异。
4. 样件验证：检查尺寸、装配、外观、密封、承载与设备适配。
5. 封样和首件：冻结图纸、BOM与边界样板，批量首件重新确认。
6. 批量和追溯：按检验计划生产、隔离不合格品并保留批次记录。

空壳体需要关注哪些标准与验证？

IEC 62208:2023适用于装入低压开关设备和控制设备之前的空壳体，规定一般定义、分类、特性和试验要求。IEC 60529用于IP防护等级分类。是否需要按这些标准测试、测试哪种安装状态和附件，应由项目明确，不能把材料厚度或密封条外观直接等同于认证结果。

钢制壳体的防腐还涉及基材、前处理、边角、焊缝和涂层体系。ISO 12944-5提供不同环境下保护涂层体系选择指南，但具体箱体仍需约定膜厚、外观、耐候与验证方法。

批量质量应该怎样检查？

检验阶段	建议记录	常见风险
来料	材质、板厚、五金和批次	材料或配件替换未批准
钣金	关键孔位、折弯、对角与平面度	累积公差影响装配和门缝
焊接/喷涂	焊缝、校形、颜色、膜厚与外观	变形、露底、颗粒和色差
装配	锁、铰链、密封、接地与安装板	漏装、压缩不均或扭矩失控
出货	数量、清洁、保护和包装	运输划伤、附件遗漏和混批

发给厂家的询价清单

• 二维PDF/DWG与三维STEP文件、图号和版本。
• 材料、板厚、尺寸、公差、焊接和表面处理。
• 五金品牌或功能要求、密封、安装板和接地。
• 样件用途和数量、预计批量、交期与分批计划。
• 安装环境、IP目标、测试、报告、包装和运输要求。

可参考配电箱外壳产品与行业解决方案补充需求，最终以双方确认的受控文件和样件为准。

常见问题

可以先做一台样品吗？

可以按项目约定打样，但要写清样件用于外观、装配还是完整验证。

只有草图能报价吗？

可做预算，正式加工仍需尺寸、材料、板厚、公差、五金和验收要求。

源头厂一定更便宜吗？

不一定，应比较材料、工艺、检测、包装、交期和质量责任的总边界。

封样后批量会完全一样吗？

还需图纸版本、首件、过程控制和变更管理共同保证。

询价最少要发什么？

图纸版本、材料板厚、数量、表面处理、五金、环境、防护和验收要求。
