配电箱外壳怎么选？室内户外材质、板厚与防护等级指南

配电箱外壳应先按环境和载荷选结构，再定材质与板厚。干燥室内可评估喷粉钢板或镀锌板；户外、潮湿、盐雾和化学环境要同时考虑防水、防腐、冷凝、散热与维护。板厚必须结合尺寸、门板跨度、设备重量和加强结构校核。

30秒答案：室内和户外配电箱怎么选？

• 干燥洁净室内：重点看防触电、防尘、结构刚度和散热。
• 普通户外：增加雨水、日晒、温差、冷凝、排水和耐候要求。
• 沿海或化工环境：把氯化物、腐蚀介质、清洗方式和维护周期写入规格。
• 先确定使用条件和防护目标，再由箱体尺寸、载荷与结构确定板厚。

配电箱外壳选型顺序

1. 记录安装位置、遮挡条件、温湿度、粉尘、雨水、盐雾和化学介质。
2. 确认箱内元件发热、设备重量、进出线、开孔、维护和安装方式。
3. 确定适用的IP或项目指定的外壳类型及验证方法。
4. 选择材质、表面处理、密封、排水、遮阳和热管理方案。
5. 按跨度、载荷、加强和制造工艺校核板厚，完成样件验证。

室内与户外选型对照表

场景	优先关注	可评估方案
干燥配电室	触电防护、粉尘、刚度、散热	喷粉钢板或镀锌板
潮湿室内/清洗区	水、清洗剂、冷凝、密封	耐腐材料或匹配涂层
普通户外	雨水、紫外线、温差、排水	镀锌板耐候涂层或不锈钢
沿海/腐蚀区	盐雾、氯化物、维护周期	按腐蚀评估选择316等方案

材质怎么选：钢板、镀锌板、304还是316？

喷粉冷轧钢板

成形和外观适配性好，适合受控室内环境。切边、焊缝和划伤处的前处理与涂层连续性很重要；如果长期潮湿，不能只依赖面漆颜色判断耐腐蚀性。

镀锌板加喷粉

锌层与涂层可形成组合防护，常用于一般室内和经过评估的户外方案。但折弯、焊接和开孔会改变局部保护状态，需要匹配前处理、补护和涂层体系。

304与316不锈钢

304适用于许多一般环境；316含钼体系通常对含氯环境更有优势，但没有任何牌号对所有腐蚀都免疫。应结合盐分、化学品、缝隙、表面状态和清洗维护评估，不能把“户外”简单等同于某一牌号。

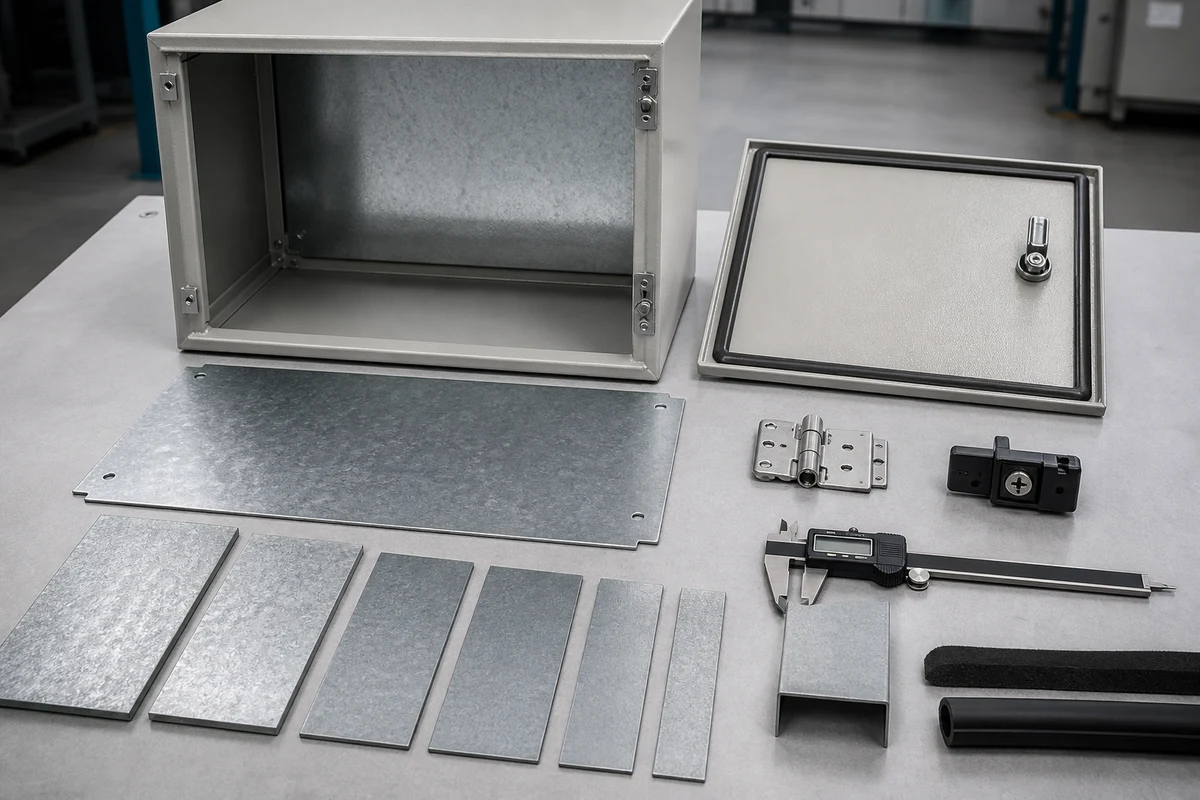

配电箱外壳板厚选多少？

市场常见小中型钣金箱会从约1.0、1.2、1.5毫米等规格评估，大型柜体、重载门板或安装板可能需要更厚材料或加强件。这些只是设计起点，不是通用合格线，也不代表标准强制值。

影响因素	为什么会改变板厚
箱体尺寸与门板跨度	跨度越大越易振动、下垂或翘曲
内部元件和安装板重量	影响背板、挂耳和固定点载荷
开孔与折边	大开孔削弱刚度，折边和加强筋可提高刚度
壁挂、落地或杆装	受力路径、风载与安装点不同
运输、冲击和操作频率	影响门、铰链、锁和整体耐久

更厚不等于更高IP等级。IP性能还取决于门缝、密封条压缩、锁点、焊缝、进线口、观察窗和装配一致性。

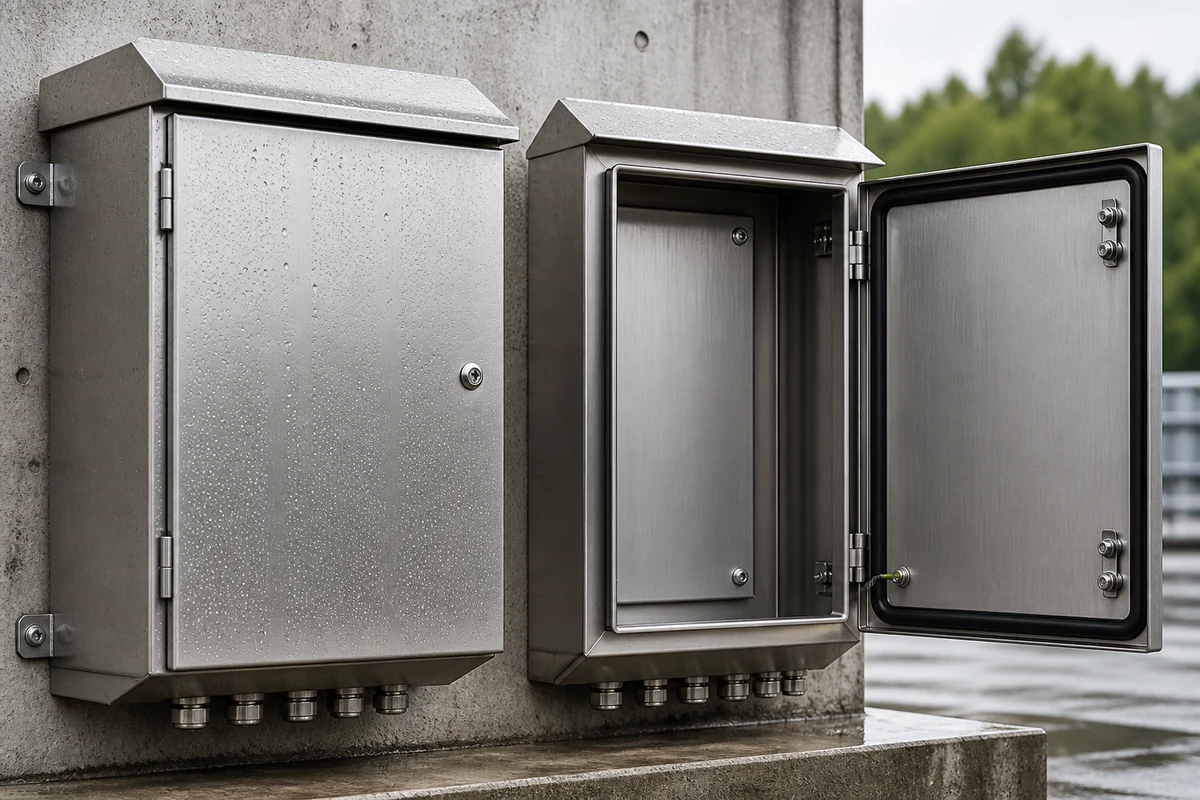

户外外壳还要检查哪些细节？

• 防雨帽、斜顶、滴水边与底部进线是否减少积水。
• 密封条是否连续，锁点能否形成稳定均匀的压缩。
• 电缆接头、通风件和观察窗是否保持目标防护能力。
• 温差引起的冷凝是否需要呼吸阀、加热或排水设计。
• 太阳辐射和元件发热是否需要遮阳、隔热或换热设备。

防护等级如何理解？

IEC 60529对电气设备外壳的IP防护等级进行分类。IP代码描述规定试验条件下对固体异物和水进入的防护，不直接等于耐腐蚀、耐紫外线、抗冷凝或长期户外寿命。北美项目还可能指定NEMA 250外壳类型，不能把IP与NEMA类型简单一一替代。

钢制外壳的涂层可参考ISO 12944-5按环境选择防护体系，但项目仍需定义基材、前处理、膜厚、颜色、耐候和验收方法。

发给厂家的选型与询价清单

1. 安装地点、室内外、遮挡、温湿度和腐蚀介质。
2. 尺寸、安装方式、内部布局、总重量与门板操作频率。
3. 目标IP/NEMA等级、测试对象、进线和附件状态。
4. 材质牌号、名义板厚、表面处理、颜色和外观要求。
5. 密封、锁具、铰链、接地、安装板、包装与数量。

可结合配电箱外壳产品与行业解决方案整理条件。最终结构应由图纸、样件和约定测试确认。

常见问题

室内配电箱一般用什么材质？

干燥室内可评估喷粉钢板或镀锌板；潮湿和腐蚀环境需升级材料、涂层与密封。

户外用304还是316？

应按盐雾、氯化物、化学品和维护周期评估；沿海等环境通常更值得评估316。

1.2毫米板厚够不够？

需同时校核尺寸、跨度、重量、开孔、加强、安装和运输条件。

IP65会永远不进水吗？

不会。它描述规定试验条件，不替代长期耐候、冷凝和安装质量评估。

户外箱越厚越好吗？

不是。板厚不能替代折边、加强、密封、排水、防腐和散热设计。
